Kuru Tip Transformatör Test Laboratuvarı

Kuru Tip Transformatör Test Laboratuvarı 25 MVA 36 kV güç ve gerilime kadar olan IEC, IEEE, ANSI standartlarında, Yerli ve Yabancı Müşteri şartnamelerine göre üretimi tamamlanan transformatörlerin rutin, tip ve özel deneylerinin yapıldığı bir test laboratuvarıdır.

Laboratuvarlarımız 2010 yılında TS EN ISO 17025:2005 standardı kapsamında akredite edilmiş; bağımsız laboratuvar unvanını almıştır. 2019 yılında ise; akreditasyon kapsamı; TS EN ISO 17025:2017 Standardı revizyonuna geçiş yapmıştır.

Kuru tip dağıtım transformatörlerinin testi yapılmakla beraber orta güç trafoları, topraklama trafoları, rectifier tip trafolar, booster trafolar, monofaze trafolar, şönt reaktörlerin testleri bu laboratuvarda yapılmaktadır.

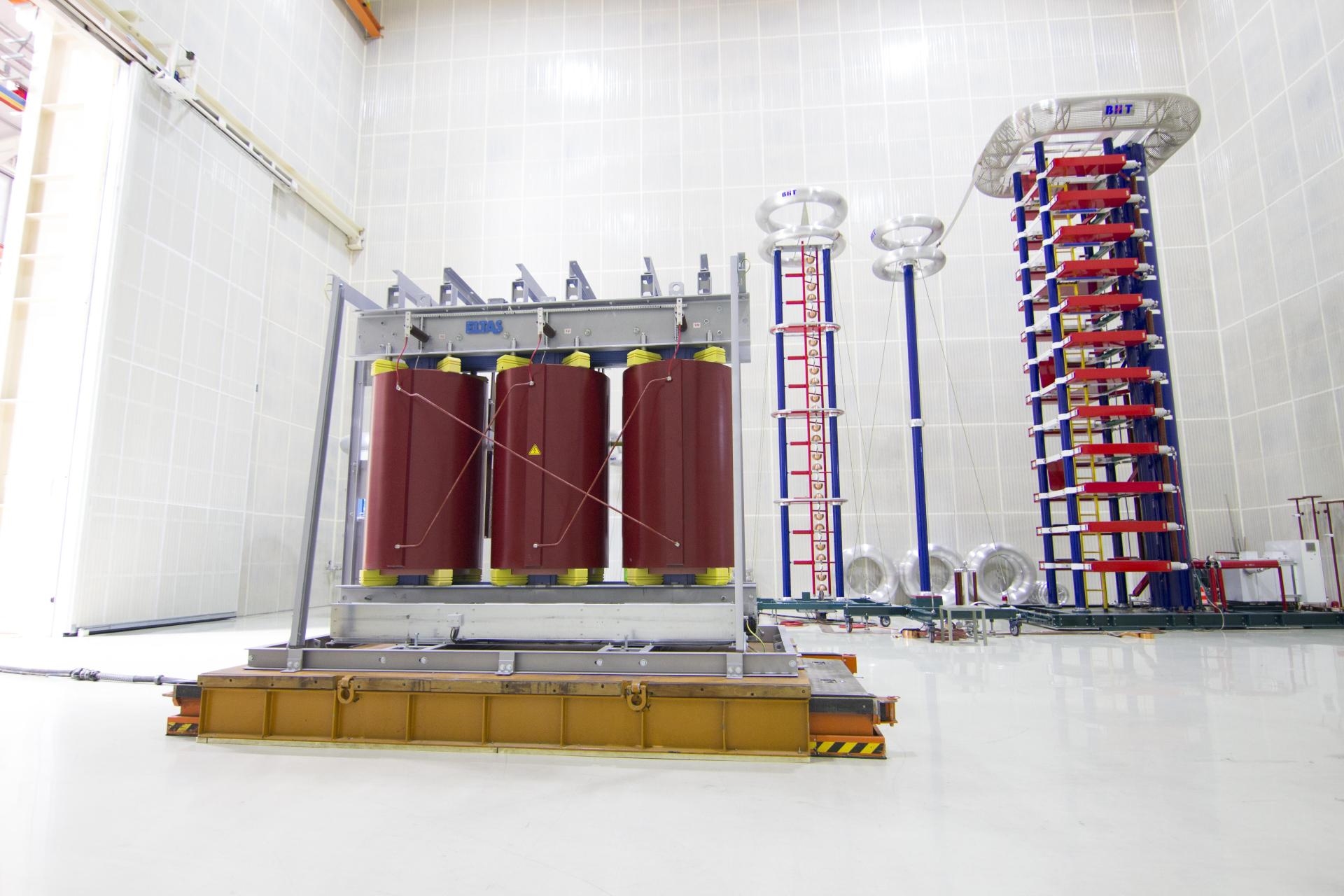

Test sahasının zemini transformatörlerin hava yastığı ile taşımasına uygun olacak şekilde sac levhadan kaplanmıştır. Test sahası faraday odası olarak dizayn edilmiştir. Ses gücü düzeyinin ölçülebilmesi için test sahasının gürültü izolasyonu yapılmıştır.

Test sahasında topraklama direncini 0,5 Ω un altında tutmak için her biri diğeri ile irtibatlı topraklama kazıkları ile bir topraklama sistemi yapılmıştır. Laboratuvarın sac levhasına ve laboratuvarın muhtelif yerlerinden topraklama sistemine erişim mevcuttur.

Laboratuvarda transformatörlerin rutin, tip ve özel deneylerini yapabilmek için aşağıdaki ekipmanlar kullanılmaktadır.

  • 100     30 kVA 0,3 A Monofaze Step – Up Transformatör
  • 400kV 20 kJ 4 Katlı Yıldırım Darbe Jeneratörü
  • 380 V şebeke beslemeli 120 kVA 0-380 VAC Varyak
  • 630 kVA 0,38/0-5,0 kV Step Up Transformatör
  • 5 kV 1,3 MVAr ayarlanabilir konsansatör bankası
  • 37 kW – 75 kVA 50-150 Hz Frekans Jeneratörü
  • 5 kV 400 A Transformatör Kayıp Ölçü Sistemi
  • 36/0,4 kV 160 kVA Step Up Transformatör
  • 50 kV MPS Kapasitif Gerilim Bölücü
  • MPS-TMG Kısmi Deşarj Ölçü Sistemi

Kuru Tip Transformatör Test Laboratuvarında Yapılan Rutin Testlerin Listesi

  1. Sargı Dirençlerinin Ölçülmesi (IEC 60076-11 Madde 14.2.1)
  2. Gerilim Çevirme Oranının Ölçülmesi ve Faz Farkının Kontrolü (IEC 60076-11 Madde 14.2.2)
  3. Kısa Devre Empedansının ve Yükte Kaybın Ölçülmesi (IEC 60076-11 Madde 14.2.3)
  4. Yüksüz Kaybın ve Akımın Ölçülmesi (IEC 60076-11 Madde 14.2.4)
  5. Uygulanan Gerilim Deneyi (IEC 60076-11 Madde 14.2.5)
  6. Endüklenen Gerilim Dayanım Deneyi (IEC 60076-11 Madde 14.2.6)
  7. Kısmi Boşalmanın Ölçülmesi (IEC 60076-11:2006 Madde 14.2.7)


Kuru Tip Transformatör Test Laboratuvarında Yapılan Tip ve Özel Testlerin Listesi

  1. Tam Dalga Yıldırım Darbe Deneyi (IEC 60076-11 Madde 14.3.1)
  2. Sıcaklık Artış Deneyi (IEC 60076-11 Madde 14.3.2)
  3. Ses Seviyesinin Ölçülmesi Deneyi (IEC 60076-11 Madde 14.4.2)
